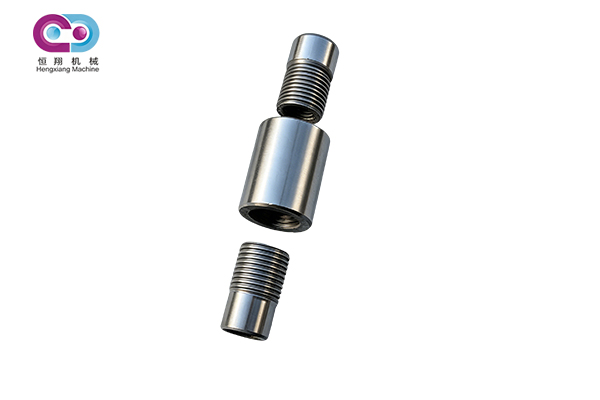

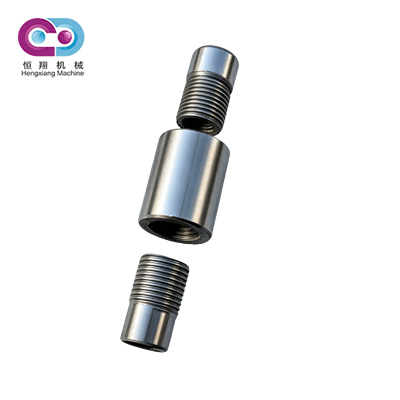

雙螺套鋼筋套筒介紹

雙螺套鋼筋套筒（又稱雙螺紋分體套筒、可調式雙螺紋直螺紋套筒、變徑雙螺套套筒）是一種 “鋼筋不轉、只轉套筒” 的機械連接接頭，由兩個內螺套、一個外螺套、一個鎖母組成，專門解決鋼筋不能旋轉、鋼筋籠整體對接、后澆帶、梁柱節點等施工難題。適配 HRB400/500 級帶肋鋼筋，執行標準JGJ 107-2016、JG/T 163-2013。

雙螺套鋼筋套筒適用范圍

適配：HRB400、HRB500 等帶肋鋼筋

規格：Φ12～Φ40

可做：同徑對接、異徑變徑對接、長短距離調節對接

雙螺套鋼筋套筒產品優點

鋼筋不用旋轉、不用挪動，原位直接對接；

自帶調節間隙，能補償鋼筋下料長短偏差；

接頭達Ⅰ 級接頭，同一截面可 100% 接駁；

無明火、無焊接，雨天、夜間均可施工；

安裝速度快，對鋼筋籠、預制構件鋼筋對接特別適用。

雙螺套鋼筋套筒操作規范

1. 前期要求

鋼筋端頭必須用切割機切平，端面垂直鋼筋軸線，嚴禁氣割、壓扁頭；

鋼筋端部除銹、調直，無彎曲、無馬蹄口；

滾絲加工直螺紋絲頭，牙形飽滿、無缺牙、亂牙；

絲頭加工后戴好保護帽，防止磕碰、粘水泥雜物。

2. 安裝操作步驟

把兩個內螺套分別手動擰緊在兩根待接鋼筋絲頭上，擰至到位；

將外調節螺套先套在其中一根鋼筋的內螺套外側；

對齊兩根鋼筋端頭，固定鋼筋不動，旋轉中間外螺套；

旋合至兩端內螺套均勻進入外螺套，兩端外露絲扣不超過 1 扣；

用專用扳手或力矩扳手?jǐn)Q緊鎖定，確保無松動。

3. 質量控制要求

絲頭必須用通止規檢驗，通規能順利旋入，止規不得通過；

套筒外觀無裂紋、砂眼、嚴重銹蝕；

安裝后套筒居中、兩端外露絲扣均勻、數量合規；

按規范批次送檢力學拉伸試驗，接頭強度不低于鋼筋母材；

接頭連接區段按 35d 控制，Ⅰ 級接頭可不限截面搭接率。
